Patriot电磁式位置追踪

PATRIOT是一个三维数字转换器和双传感器运动追踪仪,这使得它在需要适中分辨率,精度,范围的广泛应用中表现优良。当小的传感器在空间移动时,计算它的位置和方向,PATRIOT提供动态的实时的位置(笛卡尔坐标系中X,Y,Z坐标轴)和方向(方位角,仰角和旋转)测量。从头部跟踪、生物力学分析和计算机图形光标控制到立体定位,PATRIOT均可提供性能与价值相与匹配的组合。


实时测量:实时定位和定向,PATRIOT可以连续的,离散的或递增的更新数据。可以在头部或手上增至两个传感器来捕获用于虚拟现实或仿真器应用的实时数据。使用探笔配件,可以绘出目标物体的外形轮廓或者是多边形的小面,并且可以得到不受X,YZ轴限制的数据点的精确位置。


A/C磁场:系统安静稳定,基本上不受电网的影响。更新速率保持不变,A/C磁场提供的信噪比,并且融合了尖端的数字信号处理技术。另外,作为标准特征,可以使用自适应滤波技术。


低延迟,高稳定性::PATRIOT设计为在苛刻的现实世界应用中提供可靠性。其提供低延迟和高稳定性,以确在保任何时候都可进行准确、不间断的跟踪。PATRIOT拥有每个传感器60Hz的更新率和5英尺(半径)的操作范围。


系统操作安静并具稳定性,基本不受工厂电网波动的影响。AC磁性组件提供优越的信号噪声比确保更新率的始终保持。先进的数字信号处理技术可以提供的信号。此外,自适应滤波是可作为一个标准功能使用。


先进的交流技术
Polhemus
引领AC运动跟踪,并通过更新换代使该项技术获得进一步完善。Polhemus跟踪器有别于以直流脉冲技术为基础的产品,不会受到地球磁场、电源插座或电动机的负面影响。而AC跟踪同样也更准确,更快捷,是明确的上乘之选。事实上,正是Polhemus公司创立了脉冲直流技术,但由于其性能缺陷终不再使用。


传感器和信号源之间可始终保持一个清晰视线。与声波或激光设备不同,PATRIOT不会受到信号拦截和干扰。


特点

· 花费少:以很低的花费提供位置和方位数据

· 使用方便:用几分钟安装和使用

· 多种输出格式:用户可选择输出笛卡儿坐标位置(英制或公制),方位角余弦等数据格式

· 多传感器操作:在一个测量系统中可以使用两个传感器同时工作,不需要其它的电子元件

· 可靠性高:工厂校准,不需要调整装置

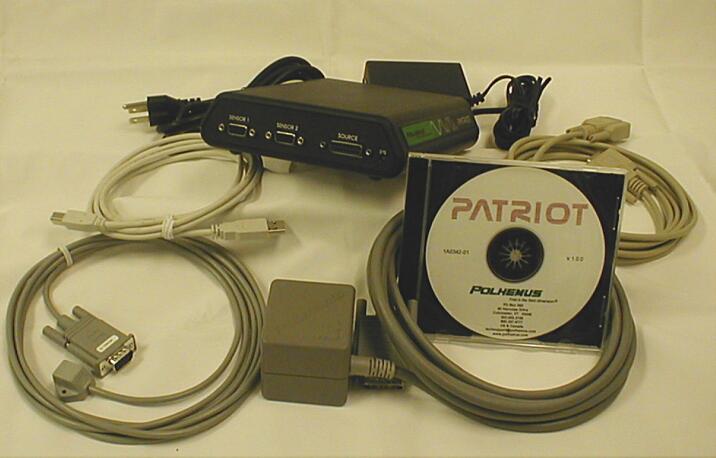

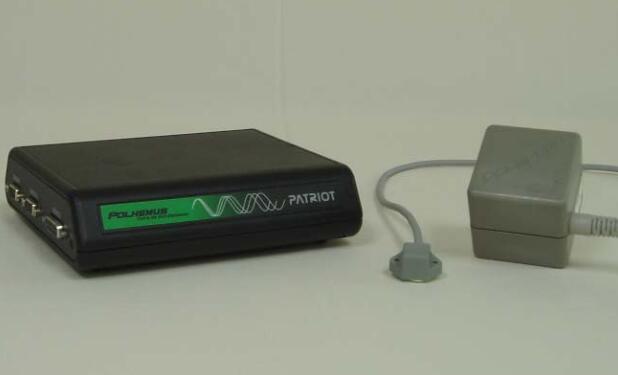

组成部分:PATRIOT系统包括一个系统电子单元(SEU),一个电源,一个传感器和一个发射器。可以通过增加一个传感器来提升系统的性能。
系统电子单元:包括产生磁场和感应磁场所需的硬件和软件,计算位置和方向通过RS-232或者USB和上位机进行通讯。
发射器:发射器包括包着塑料外壳的电磁镀锡卷板,它产生磁场。发射器是传感器测量的参考端。

传感器:传感器包括包着塑料外壳的电磁镀锡卷板,它探测由发生器产生的磁场。一个很轻的立方体单元,在传感器移动的时候,它的位置和方位被精确的测量。传感器是完全被动式的。
