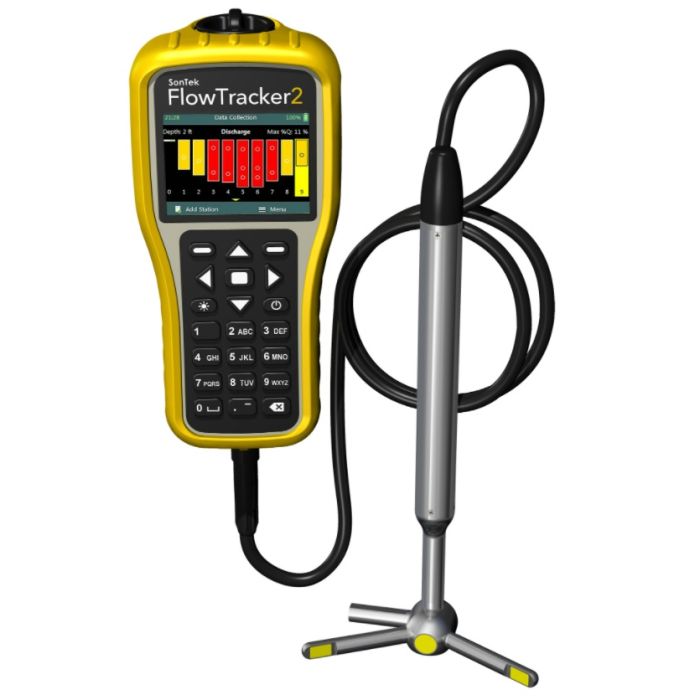

SonTek FlowTracker2® 手持式 ADV 流速流量测试仪

SonTek FlowTracker2 手持式声学多普勒流速仪（ADV）专为浅水环境流速流量测量设计，广泛应用于水文监测、水利工程、环境监测、灌溉管理等领域。在水文监测中，能对溪流、小型河道等进行精准流量监测；水利工程建设与维护时，为水流测量提供数据支持；环境监测中，可用于监测排污口水流；灌溉管理方面，帮助实现精准灌溉。适用于水文工作者、水利工程师、环境监测人员、灌溉管理人员以及相关科研人员。

1. 产品优势
   1. 测量精准高效：改进的 ADV 声学技术，具备更快的速度、更低的噪声以及更好的标准误差，测量精度为实测流速的 ±1%，±0.25cm/s ，分辨率达 0.0001m/s，能精准获取流速数据，满足多种场景的测量需求。
   2. 操作便捷智能：内置 GPS，可自动或手动获取地理坐标，方便对测量数据进行地理定位。支持设置和保存测量模板，在同一测量点无需重复输入数据，节省时间，提高工作效率。屏幕实时显示电池寿命图标，配备备用电池夹，测量中更换电池也不会丢失数据。同时具备音频提示功能，操作更便捷。
   3. 连接方式多样：支持蓝牙和 USB 两种方式与计算机连接，方便数据传输。蓝牙为 2 类，标称范围 10m（33ft） ；USB 接口为 Micro USB，防护等级达 IP - 67，满足不同用户的连接需求。
   4. 结构设计灵活：探头和手持部分可拆卸、互换，方便设备的维护、维修和不同团队间的使用。探头可加配延长电缆，最长达 10m，能适应不同测量场景的距离要求。
   5. 防水性能优越：整体防水等级为 IP - 67，可在水下 1 米正常工作，能适应恶劣的测量环境，保障设备在潮湿或水下环境中的正常运行。
2. 产品组成
   1. 手持显示单元：集成了 LCD 显示屏、操作按键、数据处理模块、GPS 模块、蓝牙模块、电池仓等。LCD 显示屏分辨率为 320×240 TFT ，用于显示测量数据、操作菜单和图形；操作按键用于控制设备操作；数据处理模块负责处理测量数据；GPS 模块获取地理位置信息；蓝牙模块实现无线数据传输；电池仓使用 8 节 AA 电池供电。
   2. 探头：负责测量流速、温度、深度等参数。内置声学换能器、温度传感器、深度传感器和倾斜传感器。声学换能器工作频率 10.0MHz，用于测量流速；温度传感器分辨率 0.01°C，精度 0.1°C；深度传感器测量范围 0 - 10m ，分辨率 0.001m ，精度在不同条件下有所差异；倾斜传感器分辨率 0.001°，精度 1.0°。
   3. 配件：包含 1 根 USB 接口电缆，用于设备与计算机有线连接传输数据；1 个备用电池夹，方便在测量过程中更换电池；8 节 AA 碱性电池，为设备提供初始电力；1 个运输箱，用于存放和运输设备及其配件。
3. 技术规格

| 手持部分 |

输入电池电压：8 - 12 VDC

电源供应：8 节 AA 电池

电池寿命：典型设置下连续使用 11 小时

功耗：平均 1W

GPS 水平位置精度：最高 2.5m（8.2ft）

标称值 GPS 频率：L1（1.575 MHz），SBAS 补偿（WAAS，EGNOS，MSAS，GAGAN）

LCD 分辨率：320×240 TFT 透射式

蓝牙：2 类，标称范围 10m（33ft）

USB：Micro USB，IP - 67 防护等级

探头供电电压：8 - 12 VDC

数据传输：RS - 232

数据存储：16GB，可存储多达 10k 次流量测量数据和 1000 万个流速样本

工作温度：碱性电池 - 20° 至 45°C（-4°F 至 113°F）；NiMH 电池 - 20° 至 50°C（-4°F 至 122°F）

存储温度：-30° 至 70°C（-22°F 至 158°F）

防水等级：IP - 67（可在水下 1 米使用）

尺寸：长 10.4 cm（4.1 in），宽 6.4 cm（2.5 in），高 23.7cm（9.3 in）

空气中重量：0.75 kg（1.65 lbs）

水中重量：-0.25 kg（-0.55 lbs）

| 探头部分 |

流速范围：±0.001 至 4.0 m/s（0.003 至 13 ft/s）

流速分辨率：0.0001 m/s（0.0003 ft/s）

流速精度：实测流速的 ±1%，±0.25cm/s

声学频率：10.0 MHz

采样体积位置：距中心换能器 10 cm（3.93 in）

最小测量深度：0.02 m（0.79 in）

深度测量范围：0 至 10m（0 至 32.81ft）

深度测量分辨率：0.001m（0.003ft）

深度传感器精度：满量程的 ±0.1%（全工作范围内温度补偿）；静态时（25°C 稳态）±0.05%；还针对实时水流速度、温度、盐度和海拔进行补偿

温度传感器：分辨率 0.01°C，精度 0.1°C

倾斜传感器：分辨率 0.001°，精度 1.0°

通信协议：RS - 232

工作 / 存储温度：-20°C 至 50°C（-4°F 至 122°F）

探头头部尺寸：长 13.3 cm（5.22 in），宽 6.1 cm（2.39 in），高 2.3 cm（0.90 in）

标准电缆长度：1.5 m（4.92 ft）

空气中重量：0.90 kg（1.98 lbs）

水中重量：0.30 kg（0.66 lbs）
